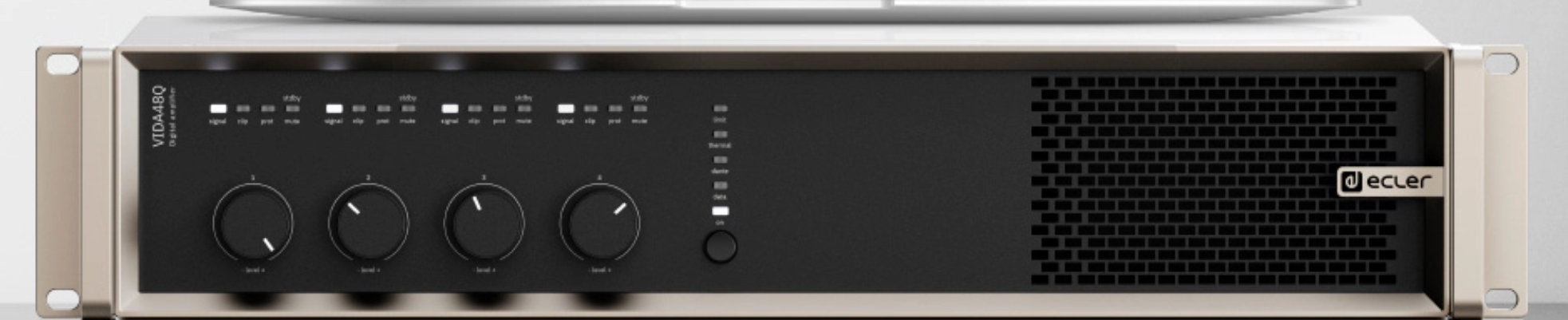

ECLER VIDA-48Q – 4-канальный цифровой усилитель мощности с DSP аудиопроцессором и несимметричным распределением мощности, предназначенный для построения централизованных и распределенных трансляционных систем озвучивания (70/100В) и оповещения с применением низкоомной акустики (2/4/8 Ом). Он совмещает в себе функции цифровой матрицы 4х4 и многоканального усилителя класса D, обладает расширенным функционалом и предполагает возможность удаленного управленеия с ПК или мобильных устройств по Ethernet, с настенных панелей серии WPm и др. через логические GPI входы, а также интеграции в сторонние системы по протоколу TP-NET через RS-232. Дополнительно предусмотрена функция самодиагностики с выдачей сигнала на внешние приборы через релейные выходы.
Мощность на выходе каждого из каналов зависит от текущего типа подключения: 100В - 4х1200Вт/1х4800Вт; 70В - 4х1200Вт/1х4800Вт; 2 Ом - 4х1200Вт/1х4800Вт; 4 Ома - 4х1200Вт/1х4800Вт; 8 Ом - 4х1200Вт/1х4400Вт. В усилитель встроен проигрыватель файлов основных звуковых форматов с возможностью подключения и работы с внешним носителем (карта памяти microSD).
Блок изготовлен в металлическом RACK корпусе высотой 2U и предполагает электропитание от стандартной сети AC 110-240 В. Стабильность работы и долговечность блока обеспечивается надежными системами защиты от перегрева / перегрузок и бесшумной системой принудительного охлаждения (вентиляторы).
Ключевые особенности и преимущества:
- аудиоматрица 4х4;
- высокая эффективность усилителя класса D;
- мощность в 4-канальном режиме 4х1200 Вт при любом виде подключения;
- мощность в мостовом режиме зависит от подключения (см.выше);
- 64-разрядный DSP процессор с 4-я ядрами, частота 1,5 ГГц;
- 4 линейных LINE входов (балансное аудиомоно) на Euroblock 3-pin;
- 4 проходных линейных LINE выхода (балансные) на Euroblock 3-pin;
- 4 логических входов GPI для дистанционного управления;
- выходы на акустику на Euroblock 3-pin;
- функция самодиагностики с выдачей сигнала на релейный выход;
- порт Ethernet (Dante) для удаленной настройки, мониторинга и управления
- RS-232 (Euroblock 3-pin) прот. TP-NET для интеграции в сторонние системы;
- простое программирование и удаленное управление по EclerNet / Ethernet;
- DSP функции: микшер для каждого из каналов, параметрический эквалайзер, ВЧ/НЧ фильтры, инверсия фазы, установка задержки, дакер, компресор, генератор сигналов, лимитеры вх./вых. сигналов и др.;
- бесшумное охлаждение вентиляторами;
- информативная световая индикация состояния;
- защита от перегрева и перегрузок;
- автопереход в режим ожидания;
- питание AC 110-240 В с защитой ввода сменным предохранителем;
- стоечное исполнение, высота 2U.
Технические характеристики:
| Класс усилителя | D |
| Выходная мощность: | |
| - 100 В | 4х1200 Вт, 1х4800 Вт |
| - 70 В | 4х1200 Вт, 1х4800 Вт |
| - 2 Ом | 4х1200 Вт, 1х4800 Вт |
| - 4 Ом | 4х1200 Вт, 1х4800 Вт |
| - 8 Ом | 4х1200 Вт, 1х4400 Вт |
| Общее усиление | 28–40 дБВ (30,2–42,2 дБн) |
| Диапазон воспроизводимых частот | 15 Гц – 25 кГц |
| КНИ + шум | <0,1% (1 кГц, от 0,1 Вт мощности и выше) |
| Соотношение сигнал / шум | 95 дБ (А-взвешенное, 40 дБ усил., 20 Гц – 20 кГц) |
| Перекрестные помехи | > 80 дБ (1 кГц) |
| Коэффициент демпфирования | >500 (8 Ом, 20 Гц – 1 кГц) |
| Коэффициент ослабления синфазного сигнала | >65 дБ (20 Гц – 20 кГц) |
| Индикация | + |

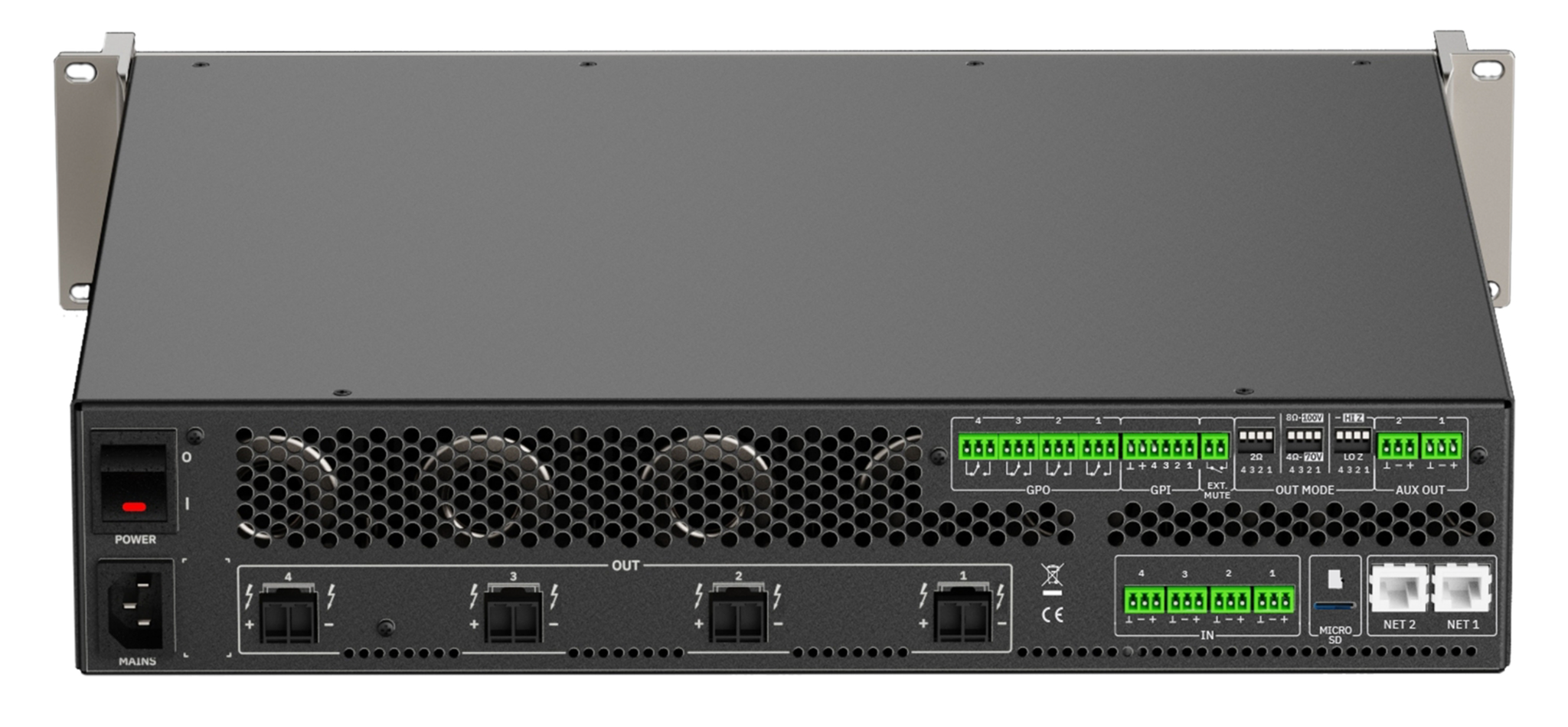

| Входы | |
| Линейные LINE (балансное аудиомоно) | 4хEuroblock 3-pin |
| Логические входы GPI | 4хEuroblock 3-pin |
| Выходы | |
| На акустику | 4хEuroblock 2-pin |
| Линейные (проходные балансные) | 4хEuroblock 3-pin |
| Реле самодиагностики | + |
| Порты | |
| Ethernet | 1хRJ45 |
| RS-232 | 3хEuroblock 3-pin |
| Dante | 1хRJ45 |
| Mute | 1хEuroblock 3-pin |
| MicroSD-карта | Слот |
| Цифровая обработка | |
| Центральный процессор | 64-разрядный DSP (4 ядра, частота 1,5 ГГц) |
| Частота дискретизации аудио | 48 кГц |
| Разрешение | 24 бит |
| Задержка на прохождение сигнала | 2 мс |
| Динамический диапазон | 114 дБ |
| НЧ и ВЧ полочный фильтр | 6, 12 дБ/октаву |
| НЧ и ВЧ полосовой фильтр | 6, 12 дБ/октаву |
| Фазовый фильтр | 1, 2 порядка |
| Напряжение | AC 110-240 В, 50/60 Гц |
| Потребляемая мощность: | |
| - полная мощность | 230 Вт |
| - 1/4 мощности | 848 Вт, 4 Ом, все каналы |
| - 1/8 мощности | 498 Вт, 4 Ом, все каналы |
| - режим ожидания все каналы | 72 Вт |
| - режим энергосбережения все каналы | 4,1 Вт |
| Физические характеристики | |
| Габаритные размеры | 482,6 x 410 x 88 мм (2U) |
| Вес | 9.3 кг |
| Материал корпуса | металл |
| Цвет | черный |
Комплект поставки:
| Микшер-усилитель с DSP-процессором | 1 шт. |
| Сетевой кабель | 1 шт. |
| Комплект документации | 1 шт. |
