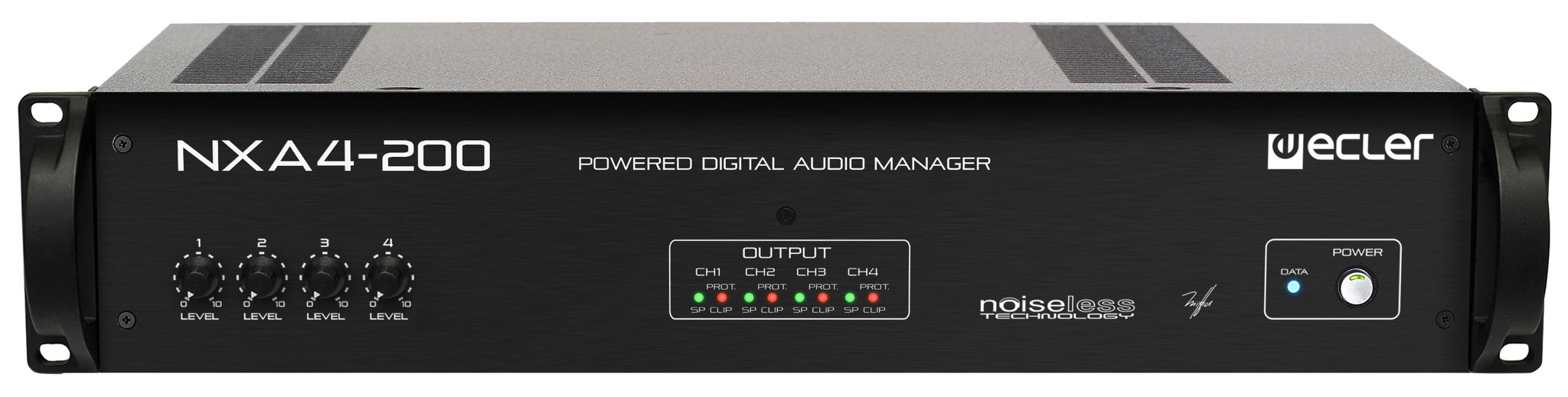

ECLER NXA4-200 – 4-канальный цифровой усилитель мощности с DSP аудиопроцессором, предназначенный для построения централизованных и распределенных систем озвучивания и оповещения с применением низкоомной акустики. Он совмещает в себе функции цифровой матрицы и многоканального усилителя класса D, обладает расширенным функционалом и предполагает возможность удаленного управленеия с ПК или мобильных устройств по Ethernet, с настенных панелей серии WPm и др. через логические GPI входы, а также интеграции в сторонние системы по прот. TP-NET через RS-232. Дополнительно предусмотрена функция самодиагностики с выдачей сигнала на внешние приборы через релейные выходы.
Блок изготовлен в металлическом RACK корпусе высотой 2U и предполагает электропитание от стандартной сети AC 220-240 В. Стабильность работы и долговечность блока обеспечивается надежными системами защиты от перегрева / перегрузок и бесшумной конвекционной системой охлаждения.
Ключевые особенности и преимущества:
- аудиоматрица 4х4;
- высокая эффективность усилителя класса D;
- мощность в 4-канальном режиме 4х168 Вт при 4 Ом и 4х107 Вт при 8 Ом;
- мощность в мостовом режиме 1х383 Вт при 8 Ом;
- 32/64-разрядный DSP процессор;
- 4 линейных LINE входа (балансное аудиомоно) на Euroblock 3-pin;
- 2 проходных линейных LINE выхода (балансные) на Euroblock 3-pin;
- 4 логических входа GPI для дистанционного управления;
- выходы на акустику на Euroblock 3-pin;
- функция самодиагностики с выдачей сигнала на релейный выход;
- порт Ethernet (RJ45) для удаленной настройки, мониторинга и управления
- RS-232 (Euroblock 3-pin) прот. TP-NET для интеграции в сторонние системы;
- простое программирование и удаленное управление по EclerNet / Ethernet;
- DSP функции: микшер для каждого из каналов, параметрический эквалайзер, ВЧ/НЧ фильтры, инверсия фазы, установка задержки, дакер, компресор, генератор сигналов, лимитеры вх./вых. сигналов и др.;
- бесшумное конвекционное охлаждение;
- система Anti-clip с мягким/средним/жестким лимитером;
- информативная световая индикация состояния;
- защита от перегрева и перегрузок;
- питание AC 220-240 В с защитой ввода сменным предохранителем;
- стоечное исполнение, высота 2U.
Технические характеристики:
| Класс усилителя | D |
| Выходная мощность: | |
| - 4 Ом | 4х168 Вт, 1х202 Вт |
| - 8 Ом | 4х107 Вт, 1х121 Вт, 1х383 Вт (мост) |
| Общее усиление | +26 / +32 дБ |
| Диапазон воспроизводимых частот | 10 Гц – 25 кГц |
| Коэффициент ослабления синфазного сигнала | > 50 дБ |
| КНИ + шум | < 0,08 % |
| Уровень собственных шумов | < 100 дБ (20 Гц – 20 кГц) |
| Перекрестные помехи | > 75 дБ (1 кГц) |
| Коэффициент демпфирования | >400 |
| Индикация | + |

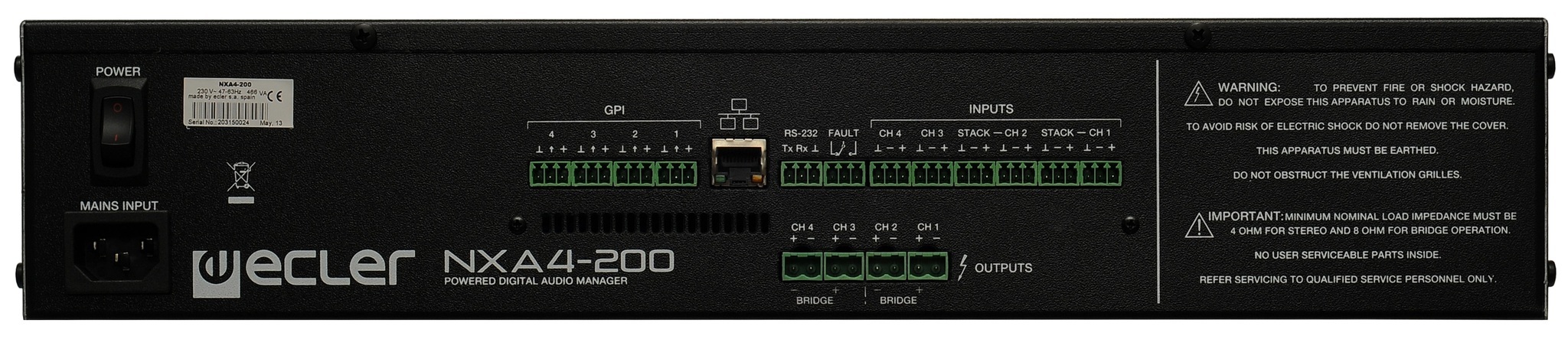

| Входы | |
| Линейные LINE (балансное аудиомоно) | 4хEuroblock 3-pin |
| Логические входы GPI | 4хEuroblock 3-pin |
| Выходы | |
| На акустику | 4хEuroblock 2-pin |
| Линейные (проходные балансные) | 2хEuroblock 3-pin |
| Реле самодиагностики | |
| Порты | |
| Ethernet | 1хRJ45 |
| RS-232 | 1хEuroblock 3-pin |
| Цифровая обработка | |
| Центральный процессор | 32/64-разрядный DSP |
| Частота дискретизации аудио | 48 кГц |
| Разрешение | 24 бит |
| Задержка на прохождение сигнала | 2 мс |
| Динамический диапазон | 115 дБ |
| Компрессор / лимитер | |
| - порог | -36 / +18 дБВ |
| - коэффициент | 1:1 – ∞:1 (лимитер) |
| - колено | жесткое / мягкое |
| - атака | 0.1-500 мс |
| - восстановление | 1 мс - 5 с |
| Фильтры | |
| Баттерворта | 6, 12, 18, 24 дБ/октаву |
| Бесселя | 12, 18, 24 дБ/октаву |
| Линквица - Райли | 12, 24 дБ/октаву |
| Параметрический эквалайзер | |
| Количество фильтров на выход | < 8 |
| Частотный диапазон | 20 Гц - 20 кГц |
| Усиление сигнала | -60…+12 дБ |
| Q-фактор | 0.3–200 |
| НЧ и ВЧ полочный фильтр | 6, 12 дБ/октаву |
| НЧ и ВЧ полосовой фильтр | 6, 12 дБ/октаву |
| Фазовый фильтр | 1, 2 порядка |
| Генератор сигнала | |
| Синус | 20 Гц - 20 кГц |
| Полярность | 10 / 20 Гц –10 / 20 кГц |
| Питание | |
| Напряжение | AC 220-240 В, 47/63 Гц |
| Потребляемая мощность: | |
| - 1/3 мощности | 489 Вт |
| - режим ожидания | < 3 Вт |
| Физические характеристики | |
| Габаритные размеры | 482.6х88х373 мм (2U) |
| Вес | 11.1 кг |
| Материал корпуса | металл |
| Цвет | черный |
Комплект поставки:
| Микшер-усилитель с DSP-процессором | 1 шт. |
| Сетевой кабель | 1 шт. |
| Комплект документации | 1 шт. |
